Estabilidade de Taludes em Mineração: Conceitos, Fatores e Métodos de Controle
A estabilidade de taludes é um dos pilares da engenharia de minas. Cada bancada e cada ângulo na cava influenciam diretamente a segurança operacional e a rentabilidade do projeto.
💡 Taludes muito íngremes reduzem o volume de estéril e aumentam o aproveitamento do minério, mas também elevam o risco de ruptura. Já taludes suaves são mais estáveis — porém menos econômicos.
Os principais fatores que afetam a estabilidade incluem:
🌧️ Água (poropressão e infiltração)
🪨 Fraturas e falhas geológicas
⚖️ Tensões in situ e reologia das rochas
🌱 Intemperismo e tempo de exposição
A análise de estabilidade busca um fator de segurança (FS) adequado, conciliando desempenho técnico e viabilidade econômica. Métodos de controle como atirantamentos, drenagem, telas de contenção e monitoramento geotécnico são fundamentais para garantir a segurança de longo prazo.
🔍 A compreensão da reologia das rochas e da diferença entre o ângulo de face e o ângulo geral de talude é essencial para entender como a escala do maciço altera o comportamento estrutural da cava.
📘 Este artigo aborda os conceitos, fatores e métodos de controle que sustentam a estabilidade de taludes em mineração — unindo geotecnia, economia e segurança.
1. Introdução
Os taludes são superfícies inclinadas naturais ou artificiais que delimitam cortes e aterros em solos ou rochas. Na mineração a céu aberto, o estudo de estabilidade de taludes é essencial, pois define as geometrias seguras da cava — equilibrando segurança operacional e viabilidade econômica. Um colapso pode comprometer pessoas, equipamentos e a continuidade da lavra.
O objetivo central da análise de estabilidade é determinar se as forças resistentes ao cisalhamento do maciço são superiores às forças mobilizadoras, expressas pelo fator de segurança (FS).
2. Reologia das rochas
A reologia é o estudo do comportamento mecânico dos materiais sob deformação ao longo do tempo — ou seja, como um material responde a esforços (tensão e cisalhamento) considerando tempo, temperatura, pressão e história de carregamento.
No caso das rochas, a reologia descreve como elas se deformam sob condições de carga:
- Elástica → deformação reversível (Hooke).
- Plástica → deformação permanente sem fratura imediata.
- Viscosa ou viscoelástica → deformação lenta e dependente do tempo.
- Ruptura frágil ou dúctil → resposta final dependendo da mineralogia, estrutura e condições de confinamento.
Em outras palavras, o comportamento reológico define como o maciço rochoso “flui”, se ajusta ou rompe com o passar do tempo sob um determinado estado de tensões.
3. Geometria dos Taludes
Os parâmetros geométricos dos taludes permitem com que realizemos construções de forma segura garantindo a operacionalidade em uma mina a céu aberto. Os parâmetros geométricos principais são:
- Altura (H): distância vertical entre duas bermas consecutivas. Geralmente definida pelo porte dos equipamentos utilizados para escavação.
- Berma: faixa horizontal entre taludes sucessivos, que serve para reter blocos, drenar água e permitir acesso para inspeção.
- Ângulo de face (ψ): inclinação de cada bancada.
- Linha de crista: Linha que representa a interseção da berma superior com a face de talude
- Linha de pé: Linha que representa a interseção da berma inferior com a face de talude
- Ângulo geral do talude (ψc): inclinação média entre o topo e a base da cava, incluindo bermas
A relação entre ambos é dada aproximadamente por:
[math]tan(ψc)=\frac{H_t}{L_t}[/math]
Equação: 1
onde Ht é a altura total da cava e Lt a projeção horizontal. O ângulo geral é sempre menor que o ângulo de face, devido às bermas.

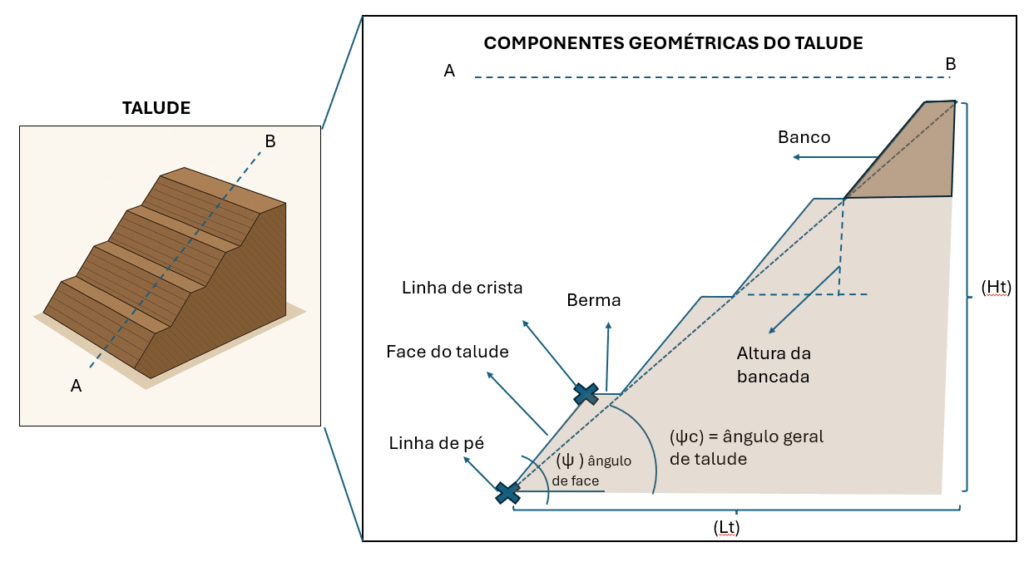

Figura 1: Parâmetros geométricos de um talude
4. Escala e o Ângulo de Talude Geral
O ângulo de talude geral (ψ₍c₎) representa o conjunto de várias faces e bermas da cava — é uma medida macroscópica, integrando centenas de metros ou até quilômetros de extensão.
Já o ângulo de face (ψ) refere-se a cada bancada individual, normalmente com escala local, de alguns metros a dezenas de metros.
Essa diferença de escala faz com que o comportamento reológico entre eles seja distinto:
(a) Face do Talude – Escala Local
- Sofre carregamentos concentrados e imediatos (ex.: explosões, vibrações, erosão superficial).
- O comportamento é predominantemente frágil-elástico, com rupturas rápidas e localizadas.
- A resistência é controlada por parâmetros intrínsecos (coesão, atrito, fraturas visíveis).
- As deformações são pequenas e instantâneas.
(b) Talude Geral – Escala Global
- Inclui vários setores, heterogeneidades e descontinuidades estruturais regionais.
- Apresenta comportamento reológico plástico, pois o maciço sofre fluência lenta, acomodação de tensões e ajuste gravitacional ao longo de meses ou anos.
- Há influência significativa de:
- variação da poropressão em grande escala,
- relaxamento de tensões in situ,
- anisotropia estrutural,
- O resultado é que o ângulo de talude geral tende a ser menor que o ângulo de face, pois engloba processos reológicos lentos e deformações acumuladas.
5. Relação entre a geometria dos taludes e a Relação Estéril/Minério
Um talude mais íngreme reduz custos diretos de escavação e transporte, mas aumenta o risco de ruptura e possíveis paradas operacionais.
Um talude mais suave eleva a segurança, porém aumenta o custo unitário da tonelada de minério lavrado (devido ao maior volume de estéril).

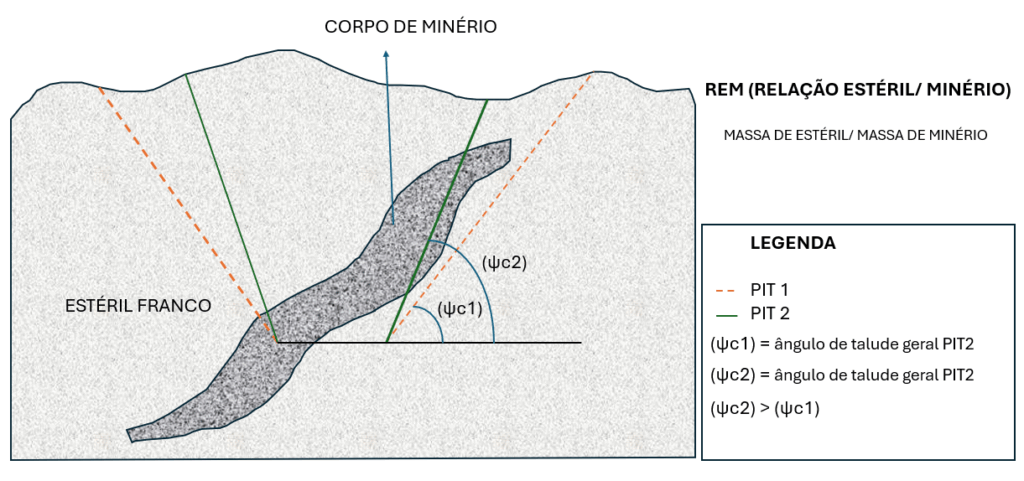

A figura 2 apresenta um perfil de um depósito geológico com duas cavas, uma de verde e outra laranja. Podemos ver que a cava verde possui maior ângulo de talude geral e dessa forma retira uma menor quatidade de estéril se comparada para a cava laranja variando pouco a quantidade de minério.
Figura 2: Demonstração da relação do ângulo de talude geral e a relação estéril minério.
6. Fator de Segurança (FS)
O fator de segurança quantifica o equilíbrio entre resistência e solicitações cisalhantes. Enquanto as forças de resistência permitem manter a integridade do talude, as forças cisalhantes promovem a movimentação de material. As forças cilhantes podem ser afetadas pela presença de água nos taludes, na presença de descontinuídades naturais da rochas, tensões naturais ou superfícies de alteração:
[math]FS=\frac{\text{RC}}{\text{TM}}[/math]
onde:
RC = Resistência ao cisalhamento
TM = Tensão mobilizada
Equação 2. Fator de segurança dos taludes
Para taludes em mineração, valores típicos são:
- FS ≥ 1,3 para taludes temporários;
- FS ≥ 1,5 para taludes permanentes;
A resistência ao cisalhamento é dada pela Equação de Mohr-Coulomb pela equação 3:
[math]\tau = c + \sigma’ \tan \varphi[/math]
Equação 3: Equação de Mohr-Coulomb
onde:
τ = tensão cisalhante,
c = coesão,
σ′=σ−u = tensão efetiva,
φ = ângulo de atrito,
u = poropressão da água.
7. Fatores que Afetam a Estabilidade
7.1 Água
A água é o agente mais crítico na instabilidade, pois:
- Aumenta o peso próprio do maciço.
- Reduz a tensão efetiva (aumentando poropressão). A água se interpõe entre as fraturas e descontínuidades da rocha fazendo com que o seu empuxo reduza as tensões normais nestes planos facilitando o escorregamento.
Chuvas intensas, lençol freático elevado ou infiltrações localizadas são causas típicas de escorregamentos.
7.2 Tensões In-situ
As tensões naturais do maciço rochoso influenciam as deformações e o surgimento de planos de fratura. A escavação desequilibra essas tensões, podendo gerar alívio ou concentração de tensões em bordas de cava.
7.3 Fraturas e Falhas
Planos de descontinuidade, veios ou juntas são zonas potenciais de ruptura. Quando o mergulho da descontinuidade é semelhante ao do talude, a ruptura planar ou em cunha torna-se provável.
7.4 Intemperismo e Alteração
O intemperismo reduz a resistência das rochas, formando materiais friáveis que perdem coesão com o tempo.
8. Tipos de Falhas em Taludes
8.1 Falhas Circulares
Comuns em solos homogêneos; caracterizam escorregamentos rotacionais com superfícies circulares
Modeladas por métodos como Bishop ou Fellenius.
8.2 Falhas Planares
Ocorrem em rochas ou solos estratificados, quando um plano de fraqueza (camada de argila, junta, contato litológico) é aproximadamente paralelo à face do talude.
8.3 Falhas em Cunha
Formam-se pela interseção de dois planos de descontinuidade. O volume instável tende a deslizar na direção da linha de interseção.
9. Estabilidade Cinética e Dinâmica
- Cinética: avalia a geometria e orientação das descontinuidades para prever modos de ruptura possíveis.
- Dinâmica: considera ações transitórias como vibrações de detonações, terremotos, tráfego pesado ou chuvas intensas, que alteram as tensões e o equilíbrio.
10. Métodos de Contenção e Estabilização
- Atirantamentos: barras ou cabos de aço ancorados na rocha para resistir às forças de cisalhamento e tração.
- Telas metálicas e cabos: utilizadas para conter blocos soltos em taludes rochosos, evitando quedas localizadas.
- Drenagem: uso de drenos horizontais profundos e canaletas superficiais para controlar o nível d’água e reduzir poropressões.
- Berma de segurança: atua como barreira de contenção de blocos e permite monitoramento visual.
11. Conclusões
A estabilidade de taludes é um pilar da engenharia de minas, exigindo integração entre geologia estrutural, geotecnia, hidrologia e operação de lavra.
O controle adequado da água, o monitoramento contínuo e a definição correta da geometria (ângulos, bermas, alturas) garantem segurança e otimizam o aproveitamento do minério.
12. Bibliografia
- Gerscovich, D. M. S.; Vargas Jr., E. A.; Campos, T. M. P. Estabilidade de Taludes. In: Solos não saturados no contexto geotécnico, 2012Estabilidade-de-taludes.
- Reis, R. C. Estudo de Estabilidade de Taludes da Mina de Tapira – MG. Dissertação de Mestrado, UFOP, 2010Estudo_de_estabilidade_de_talud….
- Hoek, E.; Bray, J. W. Rock Slope Engineering, 1981.
- Varnes, D. J. Slope Movement Types and Processes. Transportation Research Board, 1978.
- Terzaghi, K.; Peck, R. B. Soil Mechanics in Engineering Practice, 1967.
- ABNT NBR 11682: Estabilidade de Encostas Naturais e Taludes, 2009.
